Check ValvesRückschlagventile · VDBC-16

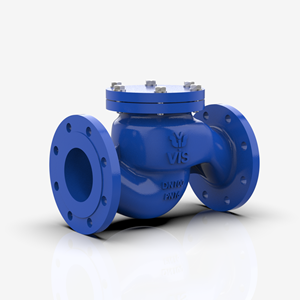

Rückschlagventil Durchgang VDBC-16

VDBC-16

Rückschlagventil in Stahlguss, Flansch-Anschluss. Größenbereich DN 15–300, Druckstufe PN 16.Check Valves in cast steel, flanged connection. Size range DN 15–300, pressure rating PN 16.

DruckstufePressure rating

PN 16

NennweiteNominal width

DN 15–300

WerkstoffMaterial

Stahlguss

AnschlussConnection

Flansch

Datenblatt anfragenRequest datasheet ProjektanfrageProject enquiry

Technische Datenblätter mit Maßen, Werkstoffzeugnissen und Klassifikationszertifikaten stellen wir projektspezifisch zur Verfügung.Technical datasheets with dimensions, material certificates and classification approvals are provided on a project basis.

ProduktdetailsProduct Details

Nr.No.	BauteilComponent	Werkstoff(e)Material(s)
01	GehäuseBody	GG-25 / GGG-40 / WCB / SS304 / SS316
02	DeckelCover	GG-25 / GGG-40 / WCB
03	KlappeDisc	Bronze Rg5 / SS316
04	ScharnierbolzenHinge Pin	SS304 / SS316
05	SitzSeat	Bronze Rg5 / SS316
06	DichtungGasket	NBR / EPDM / Klingerit

Werkstoff-Optionen exemplarisch — verbindliche Auswahl je nach Modell-Code und Spezifikation. Datenblatt enthält die konkrete Bauteilliste.Material options are indicative — binding selection depends on model code and specification. The datasheet contains the exact bill of materials.

NennweiteNominal Dia.	Baulänge LLength L [mm]	Höhe HHeight H [mm]	Flansch DFlange D [mm]	Lochkr. kBolt circle k [mm]	GewichtWeight [kg]
DN 15	—	—	—	—	—
DN 25	—	—	—	—	—
DN 40	—	—	—	—	—
DN 65	—	—	—	—	—
DN 100	—	—	—	—	—
DN 150	—	—	—	—	—
DN 250	—	—	—	—	—

Maße und Gewichte werden modellspezifisch im Datenblatt geliefert. Auf Anfrage senden wir das vollständige Datenblatt mit Maßzeichnung.Dimensions and weights are supplied per model in the datasheet. The complete datasheet with dimensional drawing is sent on request.

DruckstufePressure Rate

PN 16

GrößenbereichSize Range

DN 15–300

Werkstoff GehäuseBody Material

Stahlguss

AnschlussConnection

Flansch

NormStandard

DIN 3357 / EN 558

PrüfungTesting

EN 12266

BaulängeFace-to-Face

nach Norm / projektspezifischper standard / project-specific

TemperaturbereichTemperature Range

−10 °C bis +120 °C (Standard, werkstoffabhängig)−10 °C to +120 °C (standard, material-dependent)

KlassifikationClassification

auf Anfrage: DNV · BV · LR · ABS · RINA · CCSon request: DNV · BV · LR · ABS · RINA · CCS

Konkrete Anwendungsempfehlungen, Kennlinien und projektspezifische Auslegung im Rahmen der Projektanfrage.Concrete application advice, characteristics and project-specific sizing as part of the project enquiry.
