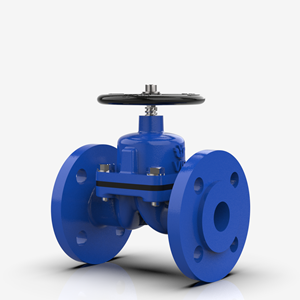

Membranventil VDVD-10-16 Class 150
Diaphragm ValvesMembranventile · VDVD-10-16

Membranventil VDVD-10-16 Class 150

VDVD-10-16

Membranventil in Stahlguss, Flansch-Anschluss, mit Membran. Größenbereich DN 15–200, Druckstufe PN 10 / PN 16 / Class 150.Diaphragm Valves in cast steel, flanged connection, with diaphragm. Size range DN 15–200, pressure rating PN 10 / PN 16 / Class 150.

DruckstufePressure rating
PN 10 · PN 16 · Class 150
NennweiteNominal width
DN 15–200
WerkstoffMaterial
Stahlguss
AnschlussConnection
Flansch
MerkmaleFeatures
Membrandiaphragm
Datenblatt anfragenRequest datasheetProjektanfrageProject enquiry

Technische Datenblätter mit Maßen, Werkstoff­zeugnissen und Klassifikations­zertifikaten stellen wir projekt­spezifisch zur Verfügung.Technical datasheets with dimensions, material certificates and classification approvals are provided on a project basis.

ProduktdetailsProduct Details
Nr.No.BauteilComponentWerkstoff(e)Material(s)
01GehäuseBodyGG-25 + Gummi / GGG-40 + PTFE / SS316L
02OberteilBonnetGG-25 / Aluminium
03MembranDiaphragmEPDM / NBR / Viton / PTFE
04SpindelStemSS304 / SS316
05HandradHandwheelGG-25 / Kunststoff

Werkstoff-Optionen exemplarisch — verbindliche Auswahl je nach Modell-Code und Spezifikation. Datenblatt enthält die konkrete Bauteilliste.Material options are indicative — binding selection depends on model code and specification. The datasheet contains the exact bill of materials.

NennweiteNominal Dia. Baulänge LLength L [mm] Höhe HHeight H [mm] Flansch DFlange D [mm] Lochkr. kBolt circle k [mm] GewichtWeight [kg]
DN 15—————
DN 25—————
DN 40—————
DN 65—————
DN 100—————
DN 150—————

Maße und Gewichte werden modellspezifisch im Datenblatt geliefert. Auf Anfrage senden wir das vollständige Datenblatt mit Maßzeichnung.Dimensions and weights are supplied per model in the datasheet. The complete datasheet with dimensional drawing is sent on request.

DruckstufePressure Rate
PN 10 · PN 16 · Class 150
GrößenbereichSize Range
DN 15–200
Werkstoff GehäuseBody Material
Stahlguss
AnschlussConnection
Flansch
NormStandard
EN 558 / ASME B16.34
PrüfungTesting
EN 12266
BaulängeFace-to-Face
nach Norm / projektspezifischper standard / project-specific
TemperaturbereichTemperature Range
−10 °C bis +120 °C (Standard, werkstoffabhängig)−10 °C to +120 °C (standard, material-dependent)
KlassifikationClassification
auf Anfrage: DNV · BV · LR · ABS · RINA · CCSon request: DNV · BV · LR · ABS · RINA · CCS
MerkmaleFeatures
Membrandiaphragm

Konkrete Anwendungsempfehlungen, Kennlinien und projektspezifische Auslegung im Rahmen der Projektanfrage.Concrete application advice, characteristics and project-specific sizing as part of the project enquiry.
