Globe ValvesAbsperrventile · VKCDS-20

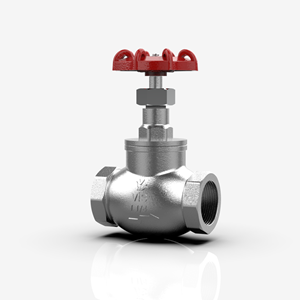

Edelstahl SDNR-Ventil BSP VKCDS-20

VKCDS-20

Absperrventil in Edelstahl, Gewinde-Anschluss, mit SDNR. Größenbereich DN 10–50, Druckstufe PN 20.Globe Valves in stainless steel, threaded connection, with SDNR. Size range DN 10–50, pressure rating PN 20.

DruckstufePressure rating

PN 20

NennweiteNominal width

DN 10–50

WerkstoffMaterial

Edelstahl

AnschlussConnection

Gewinde

MerkmaleFeatures

SDNRSDNR

Datenblatt anfragenRequest datasheet ProjektanfrageProject enquiry

Technische Datenblätter mit Maßen, Werkstoffzeugnissen und Klassifikationszertifikaten stellen wir projektspezifisch zur Verfügung.Technical datasheets with dimensions, material certificates and classification approvals are provided on a project basis.

ProduktdetailsProduct Details

Nr.No.	BauteilComponent	Werkstoff(e)Material(s)
01	GehäuseBody	GG-25 / GGG-40 / WCB / SS304 / SS316
02	OberteilBonnet	GG-25 / GGG-40 / WCB / SS304 / SS316
03	KegelDisc	Bronze Rg5 / SS316 / Stellite
04	SpindelStem	SS420 / SS316
05	SitzSeat	Bronze / SS316 / Stellite
06	StopfbuchspackungGland Packing	PTFE / Grafit
07	HandradHandwheel	GG-25 / Stahlblech

Werkstoff-Optionen exemplarisch — verbindliche Auswahl je nach Modell-Code und Spezifikation. Datenblatt enthält die konkrete Bauteilliste.Material options are indicative — binding selection depends on model code and specification. The datasheet contains the exact bill of materials.

NennweiteNominal Dia.	Baulänge LLength L [mm]	Höhe HHeight H [mm]	Flansch DFlange D [mm]	Lochkr. kBolt circle k [mm]	GewichtWeight [kg]
DN 10	—	—	—	—	—
DN 15	—	—	—	—	—
DN 20	—	—	—	—	—
DN 25	—	—	—	—	—
DN 32	—	—	—	—	—
DN 40	—	—	—	—	—
DN 50	—	—	—	—	—

Maße und Gewichte werden modellspezifisch im Datenblatt geliefert. Auf Anfrage senden wir das vollständige Datenblatt mit Maßzeichnung.Dimensions and weights are supplied per model in the datasheet. The complete datasheet with dimensional drawing is sent on request.

DruckstufePressure Rate

PN 20

GrößenbereichSize Range

DN 10–50

Werkstoff GehäuseBody Material

Edelstahl

AnschlussConnection

Gewinde

NormStandard

DIN 3357 / ASME B16.34

PrüfungTesting

EN 12266 / API 598

BaulängeFace-to-Face

nach Norm / projektspezifischper standard / project-specific

TemperaturbereichTemperature Range

−10 °C bis +120 °C (Standard, werkstoffabhängig)−10 °C to +120 °C (standard, material-dependent)

KlassifikationClassification

auf Anfrage: DNV · BV · LR · ABS · RINA · CCSon request: DNV · BV · LR · ABS · RINA · CCS

MerkmaleFeatures

SDNRSDNR

Konkrete Anwendungsempfehlungen, Kennlinien und projektspezifische Auslegung im Rahmen der Projektanfrage.Concrete application advice, characteristics and project-specific sizing as part of the project enquiry.
