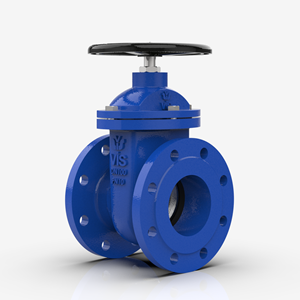

Absperrschieber VSV-10

VSV-10

Absperrschieber in Grauguss, Flansch-Anschluss. Größenbereich DN 50–600, Druckstufe PN 10.Gate Valves in grey iron, flanged connection. Size range DN 50–600, pressure rating PN 10.

DruckstufePressure rating

PN 10

NennweiteNominal width

DN 50–600

WerkstoffMaterial

Grauguss

AnschlussConnection

Flansch

Datenblatt anfragenRequest datasheet ProjektanfrageProject enquiry

Technische Datenblätter mit Maßen, Werkstoffzeugnissen und Klassifikationszertifikaten stellen wir projektspezifisch zur Verfügung.Technical datasheets with dimensions, material certificates and classification approvals are provided on a project basis.

ProduktdetailsProduct Details

Nr.No.	BauteilComponent	Werkstoff(e)Material(s)
01	GehäuseBody	GG-25 / GGG-40 / WCB / SS304 / SS316
02	OberteilBonnet	GG-25 / GGG-40 / WCB / SS304 / SS316
03	KeilWedge / Disc	GGG-40 + EPDM / GGG-40 + NBR / SS316
04	SpindelStem	SS420 / SS304 / SS316
05	SpindelmutterStem Nut	Bronze Rg5 / Al-Bronze
06	StopfbuchspackungGland Packing	PTFE / Grafit
07	GehäusedichtungBody Gasket	NBR / EPDM / Klingerit
08	HandradHandwheel	GG-25 / Stahlblech

Werkstoff-Optionen exemplarisch — verbindliche Auswahl je nach Modell-Code und Spezifikation. Datenblatt enthält die konkrete Bauteilliste.Material options are indicative — binding selection depends on model code and specification. The datasheet contains the exact bill of materials.

NennweiteNominal Dia.	Baulänge LLength L [mm]	Höhe HHeight H [mm]	Flansch DFlange D [mm]	Lochkr. kBolt circle k [mm]	GewichtWeight [kg]
DN 50	—	—	—	—	—
DN 80	—	—	—	—	—
DN 125	—	—	—	—	—
DN 200	—	—	—	—	—
DN 300	—	—	—	—	—
DN 400	—	—	—	—	—
DN 500	—	—	—	—	—

Maße und Gewichte werden modellspezifisch im Datenblatt geliefert. Auf Anfrage senden wir das vollständige Datenblatt mit Maßzeichnung.Dimensions and weights are supplied per model in the datasheet. The complete datasheet with dimensional drawing is sent on request.

DruckstufePressure Rate

PN 10

GrößenbereichSize Range

DN 50–600

Werkstoff GehäuseBody Material

Grauguss

AnschlussConnection

Flansch

NormStandard

DIN 3357 / EN 558

PrüfungTesting

EN 12266

BaulängeFace-to-Face

nach Norm / projektspezifischper standard / project-specific

TemperaturbereichTemperature Range

−10 °C bis +120 °C (Standard, werkstoffabhängig)−10 °C to +120 °C (standard, material-dependent)

KlassifikationClassification

auf Anfrage: DNV · BV · LR · ABS · RINA · CCSon request: DNV · BV · LR · ABS · RINA · CCS

Konkrete Anwendungsempfehlungen, Kennlinien und projektspezifische Auslegung im Rahmen der Projektanfrage.Concrete application advice, characteristics and project-specific sizing as part of the project enquiry.
