Discharge ValvesAblassventile · VDDV-16

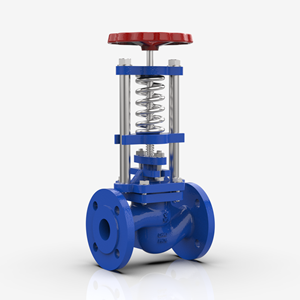

Außenbordventil Durchgang VDDV-16

VDDV-16

Ablassventil in Grauguss, Flansch-Anschluss. Größenbereich DN 50–300, Druckstufe PN 16.Discharge Valves in grey iron, flanged connection. Size range DN 50–300, pressure rating PN 16.

DruckstufePressure rating

PN 16

NennweiteNominal width

DN 50–300

WerkstoffMaterial

Grauguss

AnschlussConnection

Flansch

Datenblatt anfragenRequest datasheet ProjektanfrageProject enquiry

Technische Datenblätter mit Maßen, Werkstoffzeugnissen und Klassifikationszertifikaten stellen wir projektspezifisch zur Verfügung.Technical datasheets with dimensions, material certificates and classification approvals are provided on a project basis.

ProduktdetailsProduct Details

Nr.No.	BauteilComponent	Werkstoff(e)Material(s)
01	GehäuseBody	GG-25 / Bronze / WCB
02	KegelDisc	Bronze / SS316
03	SpindelStem	SS316
04	SitzSeat	Bronze / SS316
05	HandradHandwheel	GG-25 / Stahlblech

Werkstoff-Optionen exemplarisch — verbindliche Auswahl je nach Modell-Code und Spezifikation. Datenblatt enthält die konkrete Bauteilliste.Material options are indicative — binding selection depends on model code and specification. The datasheet contains the exact bill of materials.

NennweiteNominal Dia.	Baulänge LLength L [mm]	Höhe HHeight H [mm]	Flansch DFlange D [mm]	Lochkr. kBolt circle k [mm]	GewichtWeight [kg]
DN 50	—	—	—	—	—
DN 65	—	—	—	—	—
DN 80	—	—	—	—	—
DN 100	—	—	—	—	—
DN 125	—	—	—	—	—
DN 150	—	—	—	—	—
DN 200	—	—	—	—	—
DN 250	—	—	—	—	—
DN 300	—	—	—	—	—

Maße und Gewichte werden modellspezifisch im Datenblatt geliefert. Auf Anfrage senden wir das vollständige Datenblatt mit Maßzeichnung.Dimensions and weights are supplied per model in the datasheet. The complete datasheet with dimensional drawing is sent on request.

DruckstufePressure Rate

PN 16

GrößenbereichSize Range

DN 50–300

Werkstoff GehäuseBody Material

Grauguss

AnschlussConnection

Flansch

NormStandard

DIN

PrüfungTesting

EN 12266

BaulängeFace-to-Face

nach Norm / projektspezifischper standard / project-specific

TemperaturbereichTemperature Range

−10 °C bis +120 °C (Standard, werkstoffabhängig)−10 °C to +120 °C (standard, material-dependent)

KlassifikationClassification

auf Anfrage: DNV · BV · LR · ABS · RINA · CCSon request: DNV · BV · LR · ABS · RINA · CCS

Konkrete Anwendungsempfehlungen, Kennlinien und projektspezifische Auslegung im Rahmen der Projektanfrage.Concrete application advice, characteristics and project-specific sizing as part of the project enquiry.
